Otomatik Doku Kağıt Makinesi Z-Katlama El Havlusu Üretim Hattı
Tanım
Z katlı El Havlusu Üretim Hattı, yüksek üretim kapasitesi ve mükemmel el havlusu ürünleri hedefleyen müşteriler için geliştirilmiştir.Katlanır tip mekanik ve vakumlu emiş ile çalışarak, 180m/dk sabit hızda çalışabilir.

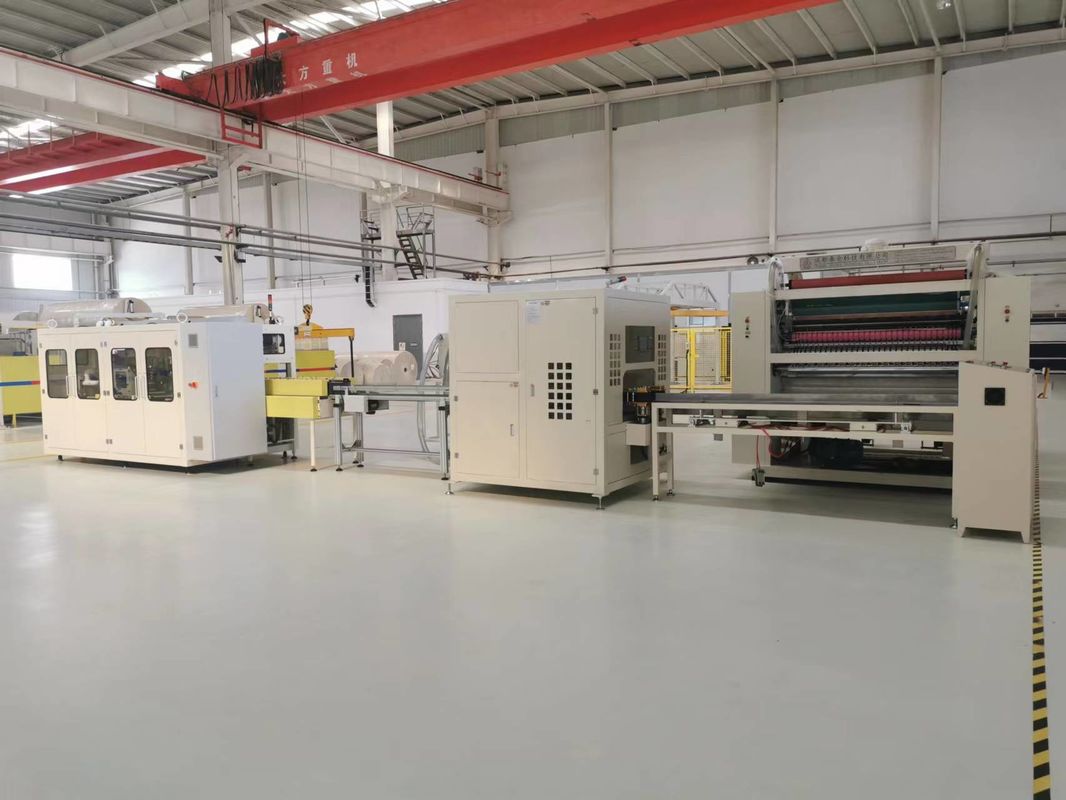

Bir set el havlusu katlama makinesi + bir set kütük testere kesme makinesi + bir set otomatik havlu paketleme makinesi, tam otomatik bir el havlusu üretim hattı oluşturur.
Kompakt tasarım ve kolay ayarlama, operatörlerin makinenin işlevselliği ve üretimi üzerinde tam kontrole sahip olmasına yardımcı olur.Tam yüz kabartma (standart/isteğe bağlı), Logo kabartma (standart/isteğe bağlı), Yapışkanlı laminasyonisteğe bağlı), 1/2 renkli logo baskısı (isteğe bağlı) mevcuttur.
Teknik Şartname
| YY-Z El Havlusu Makinası | |
| 1. Büyük rulo |
(1) Jumbo rulo boyutu: Maxφ1500mm×1200mm (jumbo rulo çapı×genişlik); (2)Jumbo rulo malzemesi:36-52g/㎡tek katlı odun hamuru kağıdı; (3) Jumbo rulo çekirdek iç çapı:3” (φ76m) (4) 30 mm kalınlığında ayaklı duvar plakası. (5) İki açma sehpası, her bir açma sehpası için iki geniş ve düz bant. (6)Kağıt gerilimi, bağımsız motor frekans dönüştürmesi ile kontrol edilir, dokunmatik ekranda biraz ayarlanabilir. |
| 2. Ürün boyutu |
(1)Enine kesme boyutu: 225±2mm (diğer boyutlar lütfen sipariş verin); (2) Katlanmış boyut: 75±2 mm; (3) Ürün boyutları: 225x230mm. (4) Üretim hızı: Ortak el havlusu için 800-1000 sayfa/dak/hat. (5) Ürün katlama işlemi çok düzgün ve düzgün bir şekilde tamamlandı, kırışma yok. |
| 3. Ortak Kabartma Parçası |
(1) Bir set çelikten çeliğe kabartma.Çelik kabartma silindiri Lazer gravür ile yapılır (Alıcı kabartma desenini sağlar ve satıcıyla onaylar) (2) Üst ve alt yapı, Duvar plakası kalınlığı 55 mm, Pnömatik silindir basınç kontrolü, Limit cihazı ile donatılmıştır. (3) Keçe ile kağıt tozu giderme ve yağlama;Güvenlik aygıtı; (4) Çelik merdane çapı 240 mm, merdane kalınlığı 40 mm'dir, merdane malzemesi yüksek frekansta özel 40CR yuvarlak çelikle işlenir. |
| 4. Katlama ve Kesme kısmı |
(1)Vakum emiş tipi; (2) Enine sabit bıçaklar, silindir tarafından bağımsız olarak yukarı ve aşağı hareket edebilir ve kesilmesini sağlar (3)Enine döner bıçak açısı ayarlanabilir. (4) 55 mm kalınlığında ayaklı duvar plakası. (5)Ayarlanabilir kavisli silindirlerle kağıt yayma. |
| 5. Güç gerekli |
(1)Vakum pompası:22KW(Longtech marka);Kağıt besleme motorları: 1,5KW*2; (2)Ana motor:7.5KW (3)380V, 50HZ (alıcı sipariş verirken onaylar) (4) Hava basıncı: ≥0.5Mpa. (5)Ana motor frekans hız ayarı, havalandırma ve soğutma fonksiyonlu bağımsız elektrik kabini. (6) Hareketli Acil durdurma anahtarı kutusu. |
| 6.Diğerleri |
(1)PLC: Delta markası;İnvertörler: Delta marka.Dokunmatik ekran: Delta marka. (2) Metal için pişirme boyası, sarı renkte makine tahriki, kremsi beyaz renkte ana makine, kremsi beyaz renkte emniyet kapağı; (3) İhracat ambalajı; (4)Güvenlik: Tüm sürüş ve kıstırma parçalarının güvenli kapakları ve tehlike işaretleri vardır. (5) Tüm tahrik silindirleri genleşme manşonunu benimser. |
| YY-HT Otomatik Tomruk Testere | |
| üretim hızı | Kararlı üretim hızı: 60 kesim/dk; |
| Bıçak bileme | Otomatik bıçak bileme;zaman ayarlanabilir. |
| Kağıt besleme için sürüş | Servo motor sürme, Siemens marka. |
| kağıt presleme |
Mükemmel anti-statik düz kayışlı sol ve sağ kağıt baskı yapısı; Kesme genişliği, cetvel görüntüsünü bölen önde gelen vida ile ayarlanabilir; |
| kesme aralığı |
N-katlamalı el havlusu (ambalajlı veya ambalajsız); Uzunluk: <2000mm Genişlik: 100mm- 300mm; Yükseklik: 0-100mm; |
| Kesme modu | Eşit bölümlere kesme, Otomatik kafa ve kuyruk düzeltme (her bir tarafta en az 2 cm); |
| Kontrol sistemi |
PLC program kontrolü, Siemens marka; İnvertör Siemens markadır; Dokunmatik ekran Siemens marka olup; |
| Sürüş sistemi |
Tam servo sürücü;servo motor markası Siemens'tir. Mükemmel anti-statik düz kayışla tahrik bağlantısı; |
| Koruyucu cihaz |
Otomatik arıza alarmı; IO sistem ekranı ve sorun giderme; Ekipman güvenlik kapağı ve yerleşik demir ağ, Dışarıdan gözlem için organik cam; |
| Güç gerekli | 3 faz 5 telli, AC380V 50Hz 7.7KW; |
| Hava basıncı | 0.5-0.6Mpa (alıcı hazırlar); |
| Hava tüketimi | 120-160L/dk; |
| makine gürültüsü | ≤80dB; |
| makine boyutu |
Ana makine: Yaklaşık 2010mm×1500×1972mm(L×W×H)； Konveyör ünitesi: Yaklaşık 2600mm×400×1000mm(L×W×H)； |
| Makina ağırlığı | 2000KG |
| Tablo | Metal için fırın boyası, kırmızı renkte makine tahriki, kremsi beyaz renkte ana makine, kremsi beyaz renkte emniyet kapağı; |
| YY-TP25C Otomatik Paketleme Makinası | |
| Uygulama kapsamı | Tek yumuşak paket N Katlamalı el havluları |
| besleme | ASF Otomatik Akıllı Besleme |
| Tasarım Hızı | 35-45 paket/dk |
| Kararlı Çalışma Hızı | 35-45 paket/dk |
| Ürün Ölçüsü |
Uzunluk: 200mm-300mm Genişlik: 110mm-250mm Yükseklik: 60mm-115mm |
| Ambalaj Filmi | Rulo Prebag filmi |
| Maks Film Çapı | ≥600mm |
| Makine Boyutu | 4120 mm x 2030 mm x 1930 mm (UxGxY) |
| Makina ağırlığı | 2600 kilo |
| Prebag Filmi | CPP,PE |
| Basınçlı Hava | Hava Basıncı ≥ 0,6 MPA/ Hava tüketimi≥ 30 L/dk |
| Güç kaynağı gerilimi | 440V/60HZ |
| Motor Toplam Gücü | 14,8 kW |
| Isıtma Gücü | 1,2 kW |
| bir varyasyon aralığıuyarlanmışGerilim | +/-10% |
| G/Ç Girişi (VDC) | 24VDC |
| G/Ç Çıkışı(VDC) | 24VDC |
| Cihaz Rengi ve Yüzey Cilası | Koyu Gri, Statik Püskürtme ve Fırın Boyama |
| Köşebent Katlama | vakumlu kalıp ile |
Üretim Sürecimiz ve Müşteriye Teslimatımız
Parça işleme yapmak için kendi CNC'miz var ve ardından kumlama, tüm parçalar için fırın boyası yapıyoruz.Ardından montaja başlıyoruz, makineler bittiğinde devreye alma ve test çalıştırmalarını yapacağız.Müşteri kontrol etmek ve onaylamak için fabrikamıza gelmezse, paketleme ve sevkiyat öncesi onay ve onay için müşteriye makine fotoğrafları ve videoları göndereceğiz.
SSS
1. Neden Z-katlama el havlusu üretim hattı tedarikçisi olarak YouYuan'ı seçmelisiniz?
Çünkü biz profesyonelizZ-katlama el havlusu üretim hattı15 yıldan fazla deneyime sahip üretici.Ve satış öncesi ve satış sonrası süreçteki sorularınız için özel bir ekibimiz var.Size anahtar teslimi bir proje çözümü verebiliriz.Z-katlama el havlusu üretim hattı
2. Sizden aldığımız makineler için yedek parça temin edecek misiniz?
Evet.yaklaşık bir yıl boyunca size bazı sarf malzeme yedek parçalarını ücretsiz olarak sağlayacağız ve sarf malzemelerini makinelerle birlikte size göndereceğiz.Gelecekte, parçaları bizden satın almaya devam edebilirsiniz.
3. Fabrikanız nerede bulunuyor?Fabrikanızı ziyaret edebilir miyiz?
Fabrikamız Pengzhou Endüstri Parkı, Chengdu, Çin'de bulunmaktadır.Dilediğiniz zaman fabrikamızı ziyaret etmenizi ve makinelerimizi görmenizi bekliyoruz.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
